100 1000PA lucht- en vacuümdruk Differentiële drukschakelaars met aanpassing

De drukverschilknop bewaakt de status van het filter, de ventilator en de luchtstroom in de luchtleiding.De luchtstroomdrukverschilknop wordt gebruikt voor de lucht in het airconditioningssysteem of ventilatiesysteem, zoals clean room, intelligent gebouw ventilator airconditioning filter scherm, milieubescherming, ventilator en blower controle, filter en blower controle, vloeistof en niveau controle, gasstroom controle.

Voorts niet-brandbare gas- en niet-corrosieve gasfiltermonitoring en stroomschakelaar

Kenmerkend:

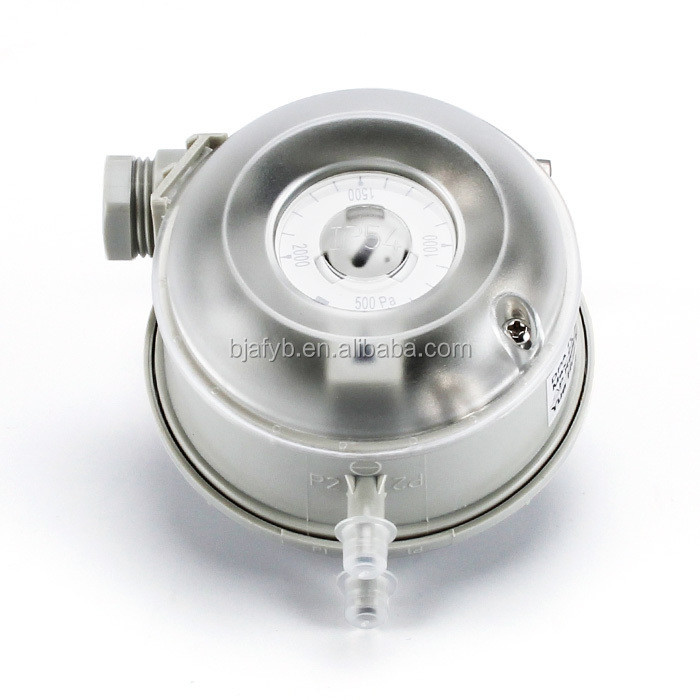

Door de knop kan het drukverschilbereik vrij worden ingesteld, wat volledig voldoet aan de eisen van het drukverschil-alarm van het filterscherm van de AHU-eenheid.De hoge temperatuur bestand gas film materiaal zorgt voor de gevoelige werking onder het kleine drukverschil. De single pole double throw switch stelt de gebruiker in staat om vrij te kiezen of hij de normaal open of normaal gesloten knooppunten wil gebruiken. De installatie is eenvoudig.en de gecombineerde steun is handig voor verticale en horizontale installatieDe productie kalibratie van bo603 is bij kamertemperatuur, en het is ook geïnstalleerd in de buurt van de kamertemperatuur.Er kan condensatie van waterdamp optreden in een systeem met een hoge luchtvochtigheid. Bij de installatie moet u op de neerwaartse richting van de slang aansluitend mondstuk letten.P1 naar hoge druk (gemarkeerd met "+") P2 naar lage druk (gemarkeerd met "-").

Beschrijving van het bedradingsschema:

Het werkelijke drukverschil is kleiner dan de ingestelde waarde en de contacten 1-2 zijn ingeschakeld.

zaken die aandacht nodig hebben:

Als de installatie van de drukverschuiver niet in overeenstemming is met de bovenstaande instructies en de twee poorten naar beneden zijn gericht,het detectiedruksverschil van het schakelpunt zal met 20 Pa afwijken, dat voornamelijk wordt bepaald door het principe van de drukverschuiver (een zeer dunne gasfilm in de drukverschuiver wordt intern in twee kamers verdeeld,indien de gasfolie niet verticaal maar horizontaal is gemonteerd, zal het eigengewicht van de gasfilm zelf van invloed zijn op de detectie van het gasdrukverschil).

Vermijd elektrische schokken of schade aan de apparatuur.

De draadverbinding moet worden voltooid en de verbindingsstatus moet vóór gebruik worden gecontroleerd.

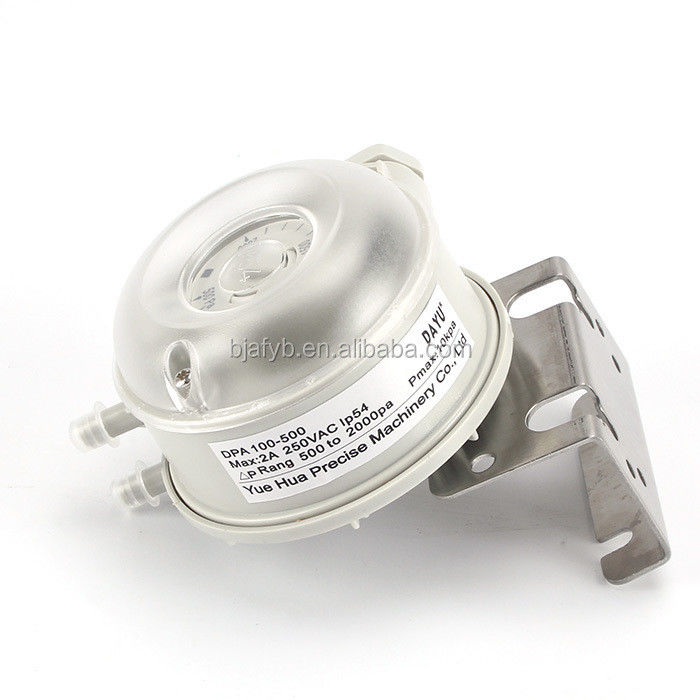

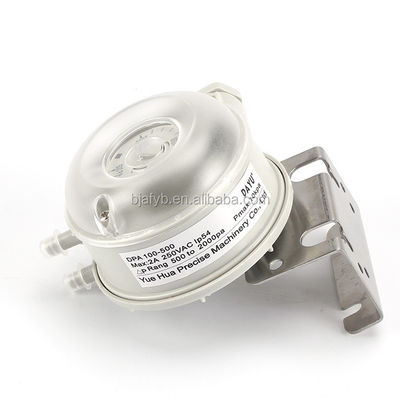

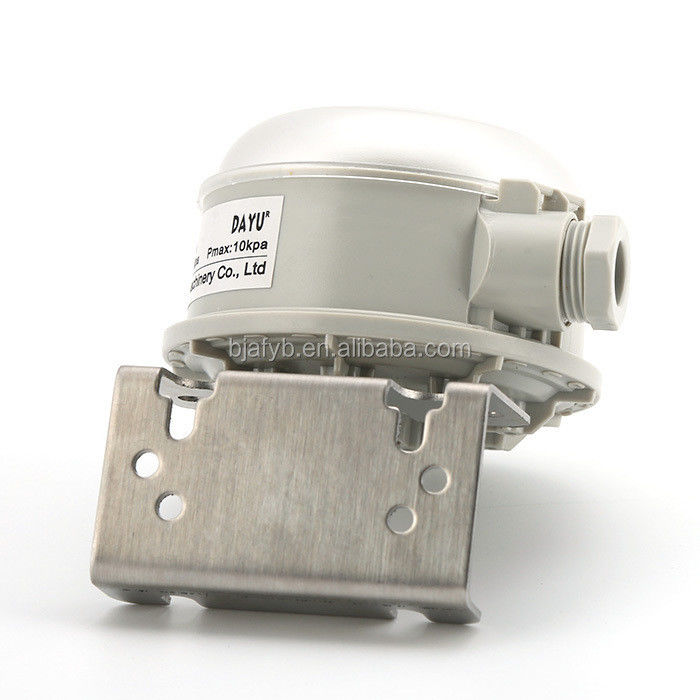

Voor gebruik wordt het installatiegat van de kunststofbuis geperft en wordt de Z-beugel ter plaatse geïnstalleerd (standaardconfiguratie).

Zorg ervoor dat het montageoppervlak minimale of geen trillingen heeft en dat de schakelaar rechtstreeks aan de pijpleiding, verwarming of paneel kan worden bevestigd.

Gelijktijdig met de in punt 6.2.4.1 bedoelde test.

Technische parameters:

Maximale druk: 10 KPA

Drukmedium: lucht, niet-ontvlambaar en niet-corrosief gas

Beschermingsniveau: IP54

Elektrische aansluiting: amperaansluiting of schroefterminal

Vermogen van de schakelaar: 1,5A (0,4A) / 250VAC

Installatierichting: verticaal (standaardinstallatierichting)

Toegestane werktemperatuur: - 20 - + 85 °C

Minimale startdruk: standaard: 20 Pa; instelpunt en vrije ruimte verstelbaar

Bergingstemperatuur: - 40-85 °C

Minimale startruimte: 10Pa (bereik: 20 ~ 30Pa)

Membraanmateriaal: silicium

Plasticpijpdiameter: Φ 6,2 mm Servicecyclus: > 100000 keer

Gewicht: 100 g

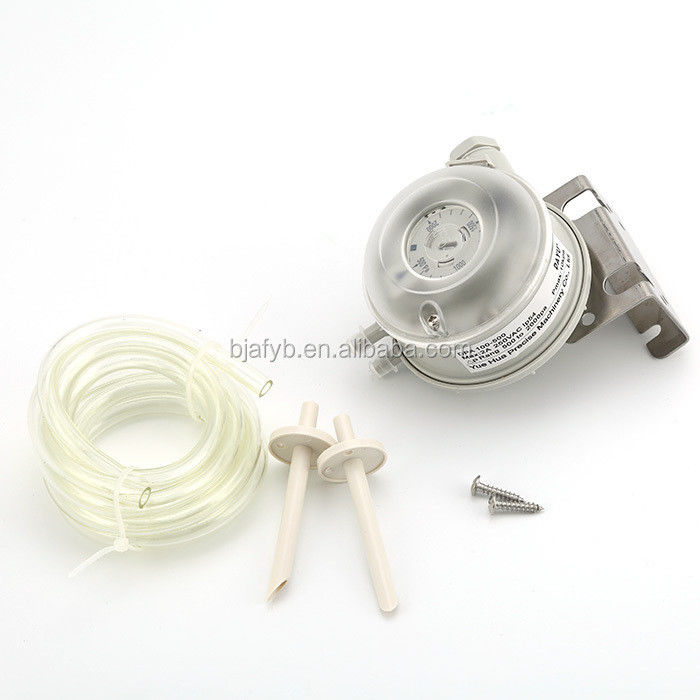

Toebehoren siliconen slang 2 m lang

2 verbindingen met bevestigingsschroeven

Twee zelfkloppende schroeven voor het monteren van de behuizing

3 schroefterminals voor externe leidingen

Specificatie en model:

Drukbereik van het bestelmodel

AF604-200 20-200Pa

AF604-300 30-300pa

AF604-500 50-500Pa

AF604-1000 100-1000pa

AF604-2000 500-2000Pa

AF604-2500 1000-2500Pa

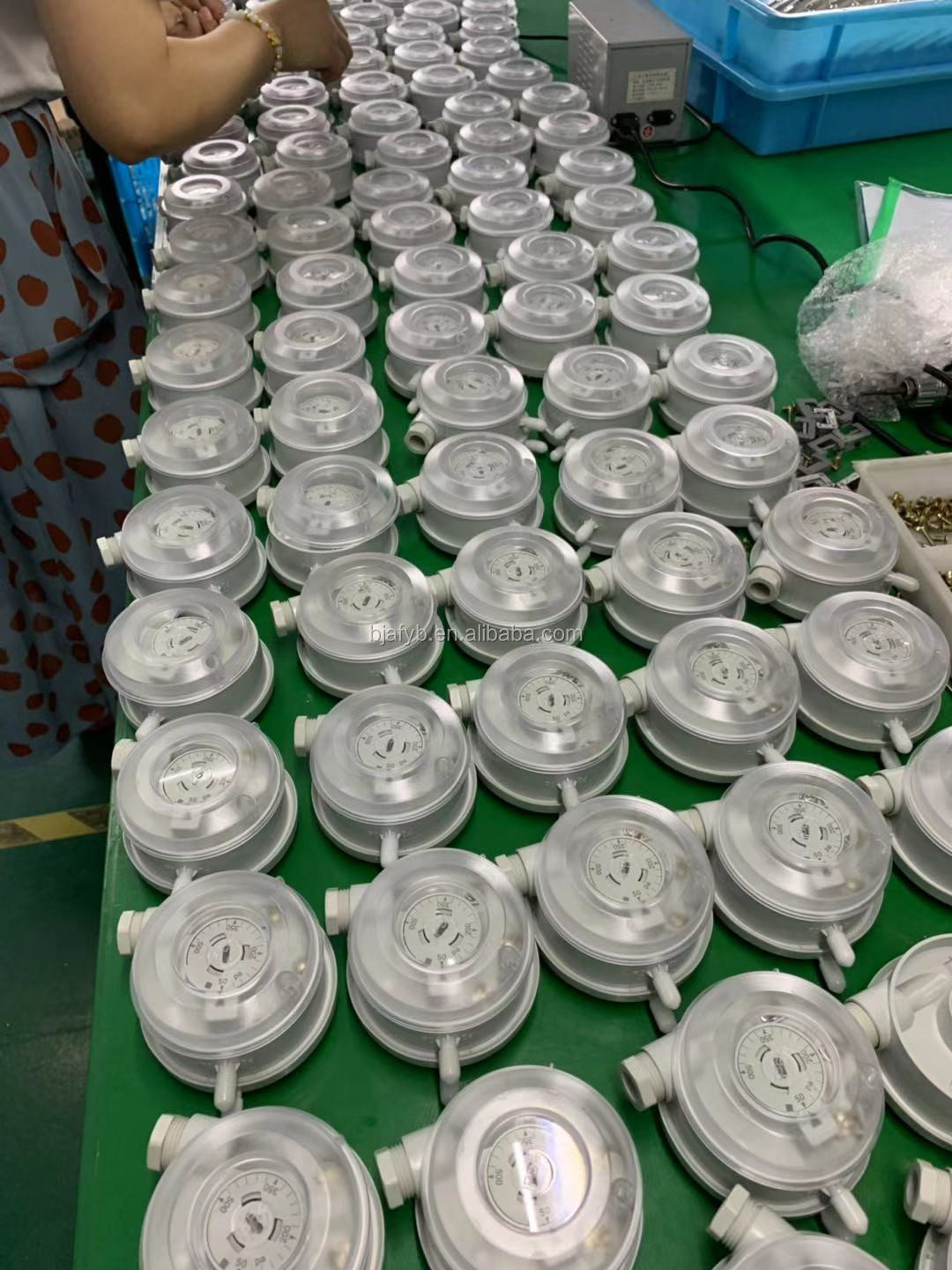

Beijing aifanpeng instrument co., ltd werd opgericht in 2011, gespecialiseerd in gebouw automatisering systeem.windsnelheidssensor, kooldioxide sensor, drukverschil sensor, drukknop.

De meeste van onze producten hebben de CE-certificering en een aantal andere Chinese kwaliteitscertificeringen. In veel musea, ziekenhuizen en hotels, kunt u onze sensoren en actuatoren vinden.

We streven naar hoogwaardige producten en bieden een uitstekende professionele after-sales service.

Ik kijk ernaar uit om een zakelijke relatie met u te leggen.
